Montage d'une direction assité sur un lt

Message  rudler philippe le Mar 24 Juin - 22:34

j'ai Récupérer sur un LT de 1993 a 1996 une direction assisté complète  et je veux  la remonter sur mon LT de 1991 qui en a pas j'ai commencer a faire cette modif ce weekend. Premièrement vidanger le radiateur et démonter la durite inférieur complétement pour avoir plus de place, mettre en place le support et ces trois vis et la pompe de direction sur le support, démonter le boitier de direction fixer par 3 vis Allen avec une clé Allen de 12 et une clés de 22 la vis de 19 du balancier et la rotule et deux vis du flector de direction et le boitier . vous démontez le volant le Neiman, le comodo et vous enlevez les deux vis de13 sur le tube de la colonne de direction et les deux vis cruciformes sous le tapis et la colonne sort avec le tube. enlever la colonne du tube puis mettre celle avec le croisillon poser la dans le véhicule le temps de monter le boitier de direction.

[/url


photo 1 et 2 pompe hydraulique et son support +tuyaux hydr et bocal d'huile


3) support de pompe hydr en place




4 et 5) pompe hydraulique et tuyaux en place




6 et 7) ancien boitier de direction


8)flector de direction ancien


9) biellette de direction à démonter







10 et 11) emplacement du boitier de direction  avec les trous de diamètre 14


12) vis cruciforme de la colonne de direction à démonter


13) vis de fixation de 13 supérieur à démonter


14 et 15) colonne complète qu'il faut démonter




[url=http:][/url]
16) Neiman et comodo à démonter


17) nouvelle colonne de direction et ancienne colonne et le tube identique pour les deux versions


maintenant il faut agrandir les trois trous de fixation du boitier de direction le boitier origine est fixer par des vis de diamètre 14 avec écrous  et le boitier direction assisté est fixer avec des vis de diamètre 16 il faut les percer a 16 ce qui vient d'étre fait sur les photos suivante.


18) reperçage des 3 trous en diamètre 16 pour les nouvelles vis




18 ET 19) nouvelles vis de diamètre 16 en place.

voila des photos du boitier direction assisté monter et le montage de la colonne de direction.

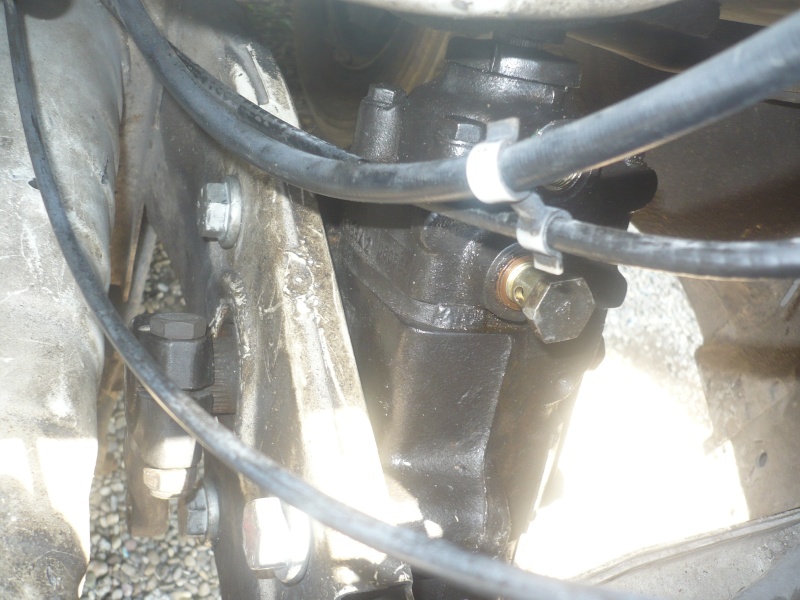

20 ET 21) boitier de direction assisté monter.


22) colonne de direction assisté monté

demain le branchement hydraulique


                                                     bonne soirée Philippe


Dernière édition par rudler philippe le Mer 25 Juin - 18:37, édité 2 fois

rudler philippe

Masculin Nombre de messages : 137
Age : 54
Localisation : BATTENHEIM alsace
Date d'inscription : 14/01/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Montage d'une direction assité sur un lt

Message  RC79 le Mer 25 Juin - 17:49

Bonjour Philippe,

Merci de nous éclairer avec les photos sur le montage de la direction assistée, j'aurai plus qu'à en trouver une.

A très bientôt.

Alain
